Un type de mur est caractérisé par une épaisseur et une hauteur identique.
Vous pouvez intégrer jusqu’à 3 types de murs.
Pour le calcul de la superficie totale, il faut faire l’addition des 2 types de murs : TYPE A + TYPE B.
EXEMPLE
Les murs de type A (bleu) incluent :
Les 3 murs de garage de 6 po d’épaisseur x 7 pi de hauteur.
Ainsi que les 2 murs porteurs en façade de 6 po d’épaisseur x 7 pi de hauteur.
Les murs de type B (jaune) incluent :
Le 4 murs de la résidence de 8 po d’épaisseur x 10 pi de hauteur.

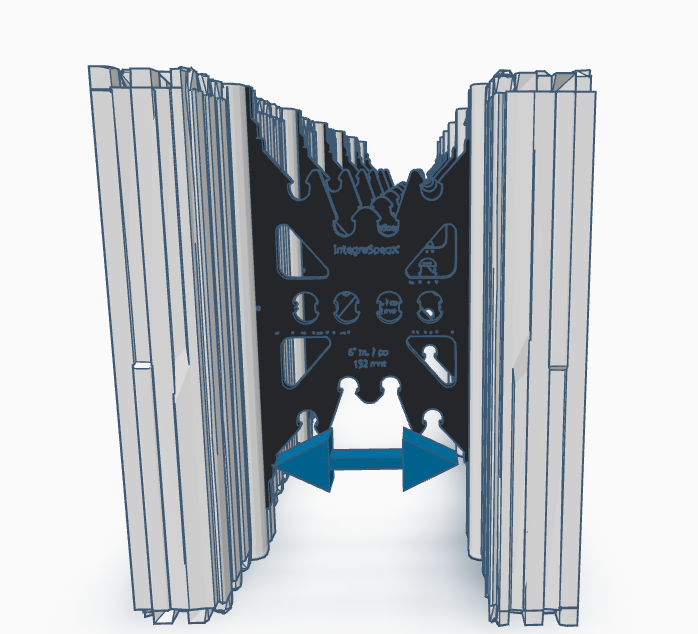

Indiquer l’épaisseur du noyau de béton souhaité.
Chaque panneau IntegraSpec a une épaisseur de 2,5 po.
Les espaceurs sont fournis séparément et disponibles dans les formats suivants :
4 po / 5 po / 6 po / 8 po / 10 po / 12 po.
* IMPORTANT : Profitez de 25% d’économie de béton ! *
Pour la majorité des projets de construction, le système de coffrage isolant IntegraSpec permet d’ériger des murs de 6 po vs 8 po, sans affecter la force structurale du bâtiment.
* IMPORTANT : Profitez de 40% d’économie de béton ! *

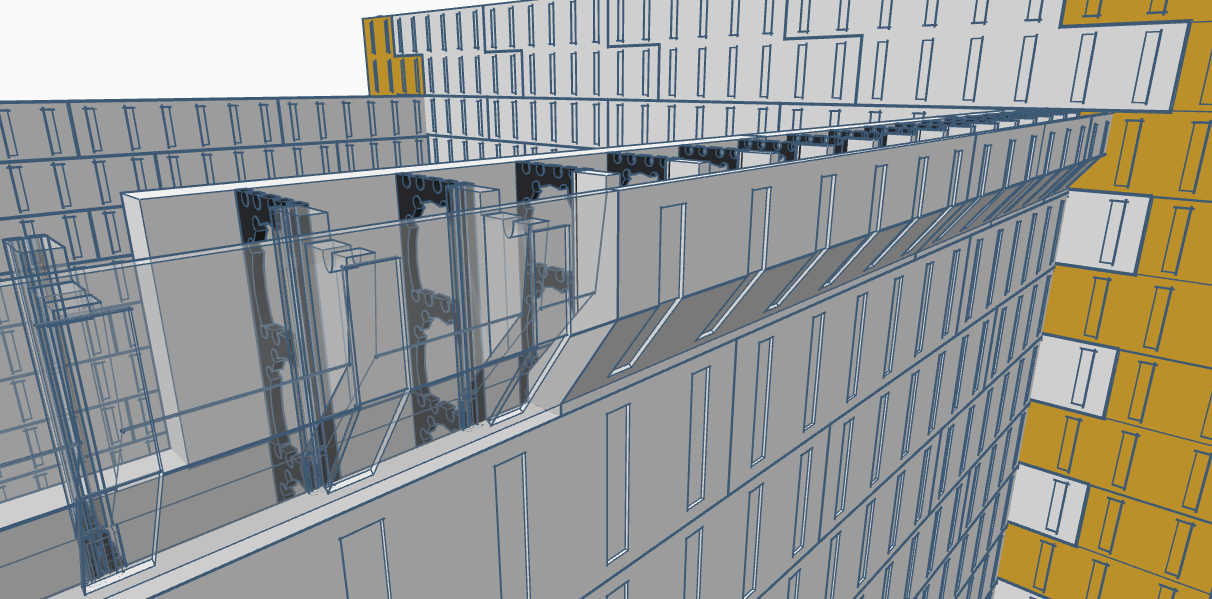

Pour la majorité des bâtiments proposant des murs avec appui de brique ou balcon, le système de coffrage isolant IntegraSpec permet d’ériger des murs de 6 po vs 10 po, sans affecter la force structurale du bâtiment.
° Certains critères d’installation d’armature sont requis.

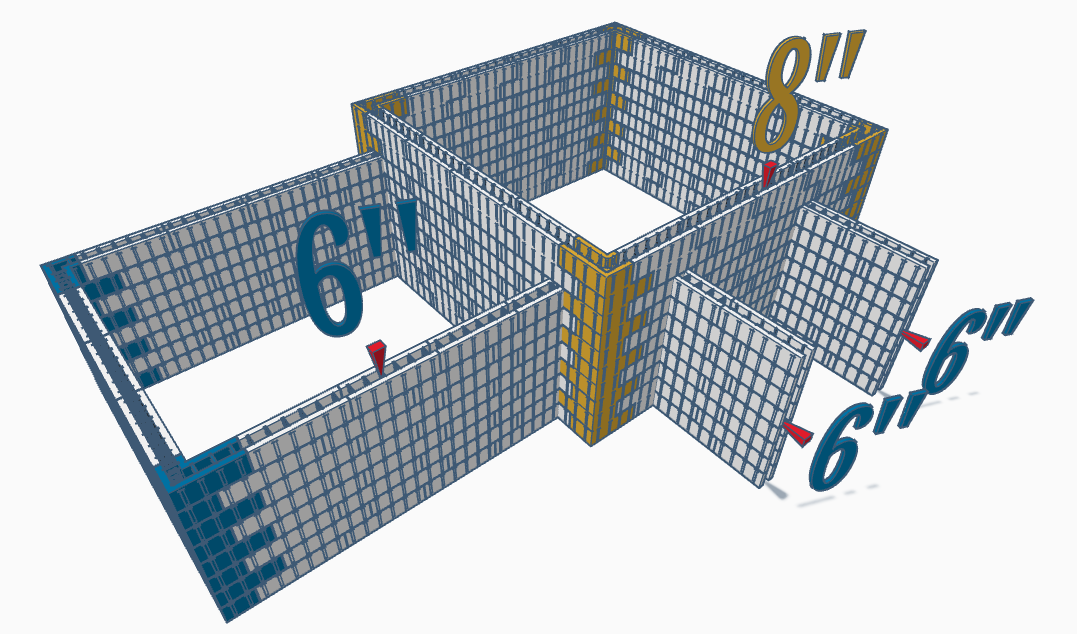

Indiquer le nombre de coins au plan.
Le nombre de blocs de coin 90° est calculé avec la hauteur du type de mur spécifique.
Prendre note qu’un assemblage de mur en T (T-wall), ne correspond pas à un coin 90°.
EXEMPLE
Les murs de type A (bleu) incluent ceux du garage et de la galerie en façade : 2x blocs de coin 90°.
Les murs de type B (jaune) incluent ceux de la résidence : 4x blocs de coin 90°.

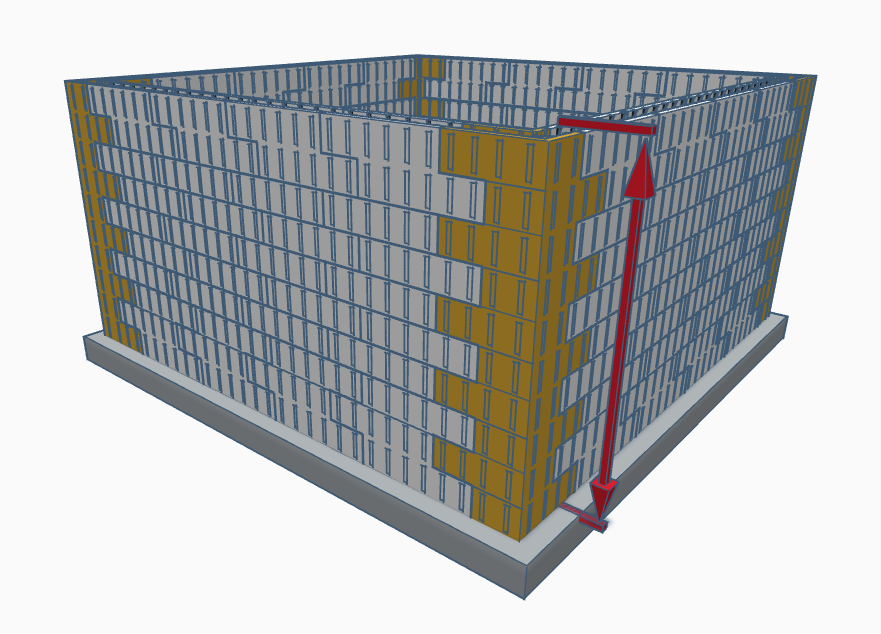

Indiquer la hauteur totale des murs.

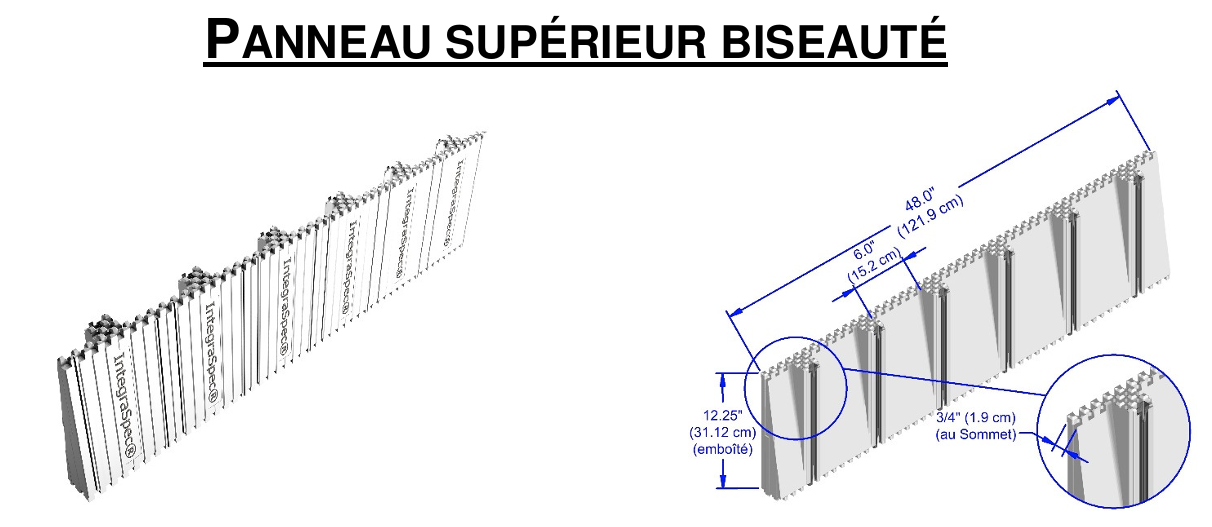

Les panneaux standard IntegraSpec ont une hauteur de 12,25 po.
Pour calculer la hauteur totale, il faut ajouter 0,5 po à la somme.
Chaque rang de bloc ayant une hauteur de 12,25 po, le calcul suivant s’applique :
Le premier rang de blocs IntegraSpec s’appui directement sur la semelle de fondation.
Prendre note qu’il est possible de déligner les blocs afin d’avoir une hauteur précise.
Les panneaux sont réversibles limitant ainsi les pertes et déchets en chantier.

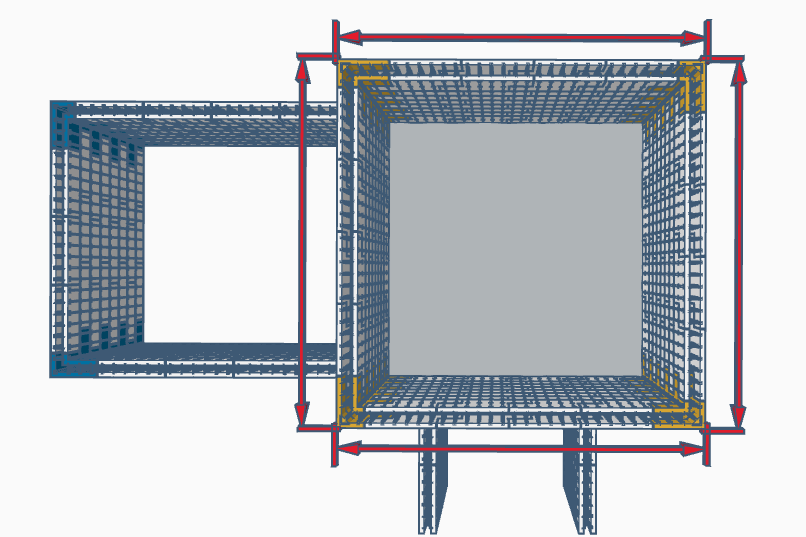

Indiquer la longueur totale représentée par le calcul de la somme des murs de ce type spécifique. Un type de mur est défini par une même épaisseur et hauteur.
La mesure de la longueur doit être prise sur le mur extérieur. Les plans de construction sont généralement identifiés de cette façon.
